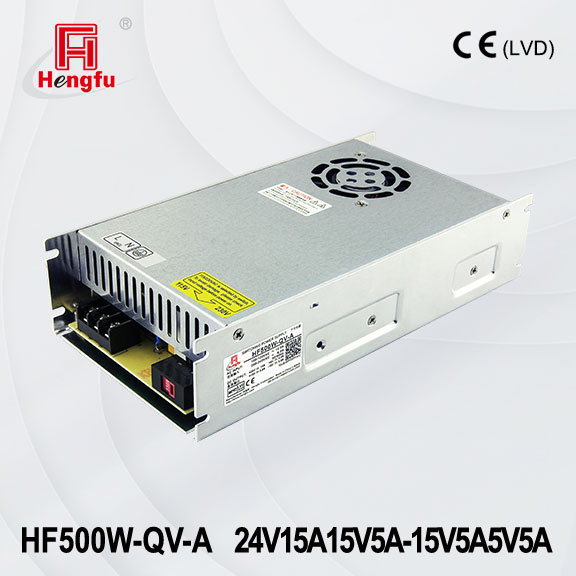

*图片仅供参考，以实物或技术规格书为准。

激光设备电源

500W四路输出 (HF500W-QV-A)

型号：HF500W-QV-A

功率
(W)：500

输入电压
(VAC)：95~132/170~264

输入电压
(VDC)：--

输出电压
(VDC)：24V, 15V, -15V, 5V

输出电流
(A)：15A, 5A, 5A, 5A

输出路数：四路

工作温度
(℃)：-20°C~+70°C

尺寸
(mm)：240*112*55

产品特点

衡孚激光设备专用开关电源，专为激光切割、打标及焊接等应用深度开发。产品采用标准金属机壳，结构紧凑，并提供多种规格可选，满足不同设备需求。
核心优势：高精度输出，优异的负载调整率与电压精度，确保激光能量输出稳定与加工精度一致性；宽温域稳定运行，支持-30℃至70℃宽温工作，无惧车间环境温度波动，适应高强度连续作业；内置高效EMI滤波器，输入输出间3000Vac高隔离电压，有效抑制干扰，保障信号纯净；采用工业级金属外壳，通过严格的振动与冲击测试，适应工业现场的各种严苛工况。

适用于激光设备内置EMI滤波器高效率、高可靠性、长寿命 3年有限责任质保
高精度输出关键元器件采用国内外知名品牌通过5G振动与冲击测试
宽工作温度范围输出过载、过压、短路保护适用于各类严苛工业环境

技术参数

产品型号

HF500W-EQV-A
产品规格

V1:24V15A, V2:15V5A, V3:-15V5A, V4:5V5A
外形尺寸 (mm)

240×122×55
重量＆最小包装量

1.1kg, 16pcs
输入电压范围

95~132/170~264VAC 通过开关选择
输入启动冲击电流

冷启动，65A/230VAC
输入频率范围

47~63Hz
输入漏电流

＜0.75mA/ 230VAC
电网调整率 (满载时)

≤±0.5%
输出电压调节范围

V1: 额定输出电压的±5%
输出过载保护

105%~150%, 打嗝模式（异常条件移除后可自动恢复）
输出过压保护

115~150%, 打嗝模式（异常条件移除后可自动恢复）
绝缘强度

I/P-O/P: 3.0KVAC/1min; I/P-F/G: 1.5KVAC/1min; O/P-F/G: 0.5KVAC/1min
上升时间

50ms@满载时（典型值）
保持时间

20ms@满载时（典型值）
工作温度

-20℃~+70℃（参考减额曲线图）
安全标准

符合 UL62368-1, IEC/EN62368-1, GB4943.1
冷却方式

风冷
