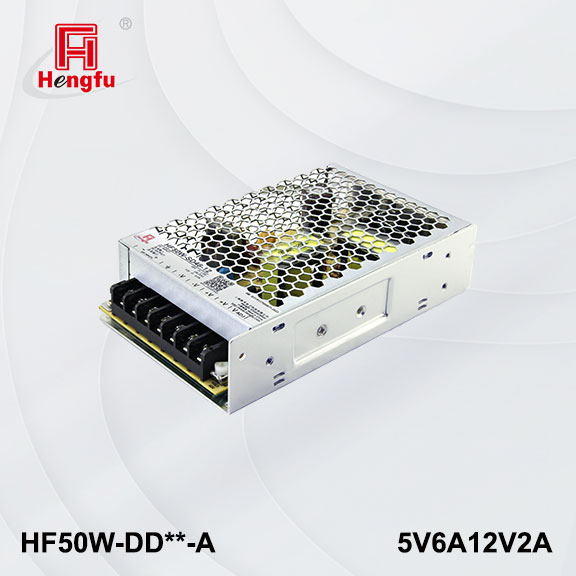

HF50W-DD*-A_衡孚开关电源

*图片仅供参考，以实物或技术规格书为准。

DC/DC系列 - 多路

50W单路输出 (HF50W-DD**-A)

型号：HF50W-DD*-A

功率
(W)：50

输入电压
(VAC)：--

输入电压
(VDC)：12, 24, 48, 110

输出电压
(VDC)：5V, 12V

输出电流
(A)：6A, 2A

输出路数：两路

工作温度
(℃)：-20°C~+70°C

尺寸
(mm)：160*98*39

产品特点

本系列多路输出DC/DC开关电源专为多电压供电系统设计，功率范围覆盖10W至500W，提供双路、三路及四路输出配置，支持2:1宽输入电压范围。
产品采用多路独立隔离设计，各路输出间绝缘强度达1500VAC，有效防止共模干扰。具备±5%的输出精度，优异的交叉调整率和宽工作温度范围。内置EMI滤波器及过流、过压、短路保护功能，关键元器件采用工业级品牌，通过满载老化测试，确保在仪器仪表、医疗设备、工业自动化等多电压系统中长期可靠运行。紧凑型结构有效节省安装空间，是复杂直流供电系统的理想选择。

2:1宽输入电压范围宽工作温度范围通过5G振动与冲击测试 3年有限责任质保
内置EMI滤波器低空载功耗高效率、高可靠性、长寿命
关键元器件采用国内外知名品牌输出过载、过压、短路保护适用于各类严苛工业环境

技术参数

产品型号

HF50W-DD*-A
产品规格

5V6A, 12V2A
输入电压范围

12VDC(10~18), 24VDC(18~36), 48VDC(36~72), 110VDC(72~144)
电网调整率

≤±0.5%
输出电压调节范围

单路输出: ±10%, 多路输出: V1:±5%
输出过载保护

105~150%, 打嗝模式（异常条件移除后可自动恢复）
输出过压保护

115~150%, 打嗝模式（异常条件移除后可自动恢复）
绝缘强度

I/P-O/P: 1.5KVAC/1min; I/P-F/G: 1.5KVAC/1min; O/P-F/G: 0.5KVAC/1min
上升时间

50ms@满载时（典型值）
绝缘电阻

＞100MΩ@500VDC
工作温度

-20℃~+70℃ （参考减额曲线图）
安全标准

设计参考UL/EN IEC62368-1, GB4943.1
冷却方式

自然冷却
